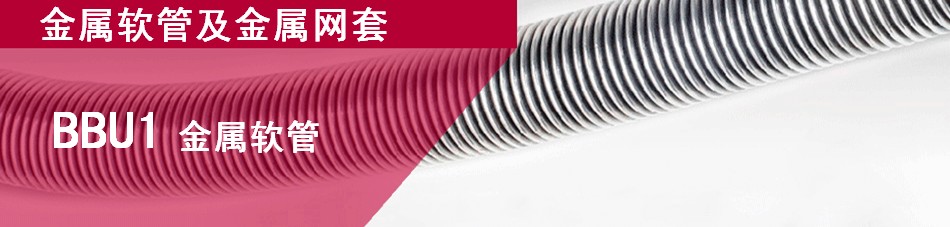

BBU1不锈钢金属波纹软管
BBU1型金属软管是不带金属编制网套的不锈钢波纹软管, 适用于高温低压的应用。柔性高的特点使其拥有良好的防震性能, 可选择的口径范围最为广泛。对于高压应用, 请选用上述BBT1、BBT2及BBT3这三种带不锈钢金属网套的金属软管结构。
金属软管可选用的材料包括不锈钢、铜、蒙乃尔铜镍合金及铬镍铁合金, 两端可配备多种型式的可直接焊接在金属软管上的碳钢或不锈钢接头。
可供应尺寸范围为DN6至DN600；温度范围为-80℃至560℃。
通径 (mm) | 压力 (bar) | 真空度 (bar) | 弯曲半径 (mm) | 每米重量 (kg) |
6 | 13 | 1 | 125 | 0.16 |
10 | 7 | 1 | 140 | 0.24 |
12 | 6 | 1 | 150 | 0.28 |
20 | 5 | 1 | 200 | 0.45 |
25 | 4 | 1 | 225 | 0.60 |
32 | 3 | 1 | 267 | 0.77 |
38 | 2 | 1 | 300 | 1.12 |
50 | 1 | 1 | 375 | 1.41 |
63 | 0.82 | 1 | 500 | 1.79 |
75 | 0.69 | 1 | 550 | 2.11 |
87 | 0.62 | 1 | 600 | 2.45 |
100 | 0.55 | 1 | 675 | 2.83 |
125 | 0.41 | 1 | 775 | 4.79 |
150 | 0.34 | 1 | 900 | 5.76 |
200 | 0.41 | 1 | 1000 | 7.65 |
250 | 0.34 | 1 | 1250 | 12.20 |
300 | 0.21 | 1 | 1500 | 14.58 |
350 | 0.21 | 1 | 1750 | 15.77 |
400 | 0.14 | 1 | 1850 | 18.15 |
450 | 0.07 | 1 | 2050 | 20.53 |
500 | 0.07 | 1 | 2250 | 22.91 |
550 | 0.07 | 1 | 2450 | 25.44 |
600 | 0.05 | 1 | 2600 | 27.67 |
